Ambigame

Une manette de jeu inversée :

  • Objectif : Inverser les commandes sur une manette de jeu vidéo
  • Pourquoi: Rendre les jeux vidéos plus accessibles
  • Pour qui : Les personnes ayant des difficultés ou une absence de la main droite
  • Comment: En mettant le joystick sur la droite

Matériel:

  • Manette de jeu d’arcade Subsonic pro fight
  • Fer à souder, étain
  • Imprimante 3D
  • Connecteur db9 (facultatif)
  • Scratch/velcro
  • Tournevis cruciforme
  • Fil électrique

Durée entre 1 et 4H selon niveaux

Nous avons pris le modèle Pro Fight de Subsonic, car c’est un modèle compatible pour  PS3, PS4 et Xbox one et que le modèle était d’occaz à 25 euros.

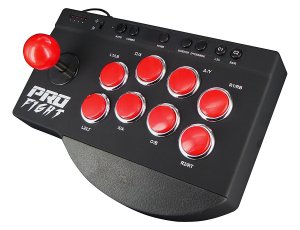

Profight de Subsonic

Solution 1: La méthode fainéant.

Dans un premier temps, nous avons tout simplement retourné le joystick afin d’avoir les boutons à gauche et le joystick à droite. Cette solution ne fonctionne pas car les directions se retrouvent inversées et on ne peut pas reconfigurer la manette. Youpi, dans le  cas d’une Recall Box sur Raspi il est possible de paramétrer tous les boutons comme bon vous semblent et donc de s’éclater à Mario Kart sur Nes. Le problème, c’est que ce n’est pas très ergonomique et que l’on voudrait bien jouer au foot sur PS4 ou PS3.

Solution 2: La méthode Mac Gyver

Ça prend un peu plus de temps, il faut démonter et faire quelques soudures, mais ça peut valoir le coup.

1- Démonter le joystick:

– Dévisser les vis sous le boîtier
– Prendre une photo de la position actuelle des 4 contacteurs (pour bien replacer les capteurs dans l’autre support)
– Dévisser et retirer les 4 contacteurs
– Dévisser la boule du joystick (serrer l’axe avec un pince et tourner la boule rouge)
– Retirer le joystick

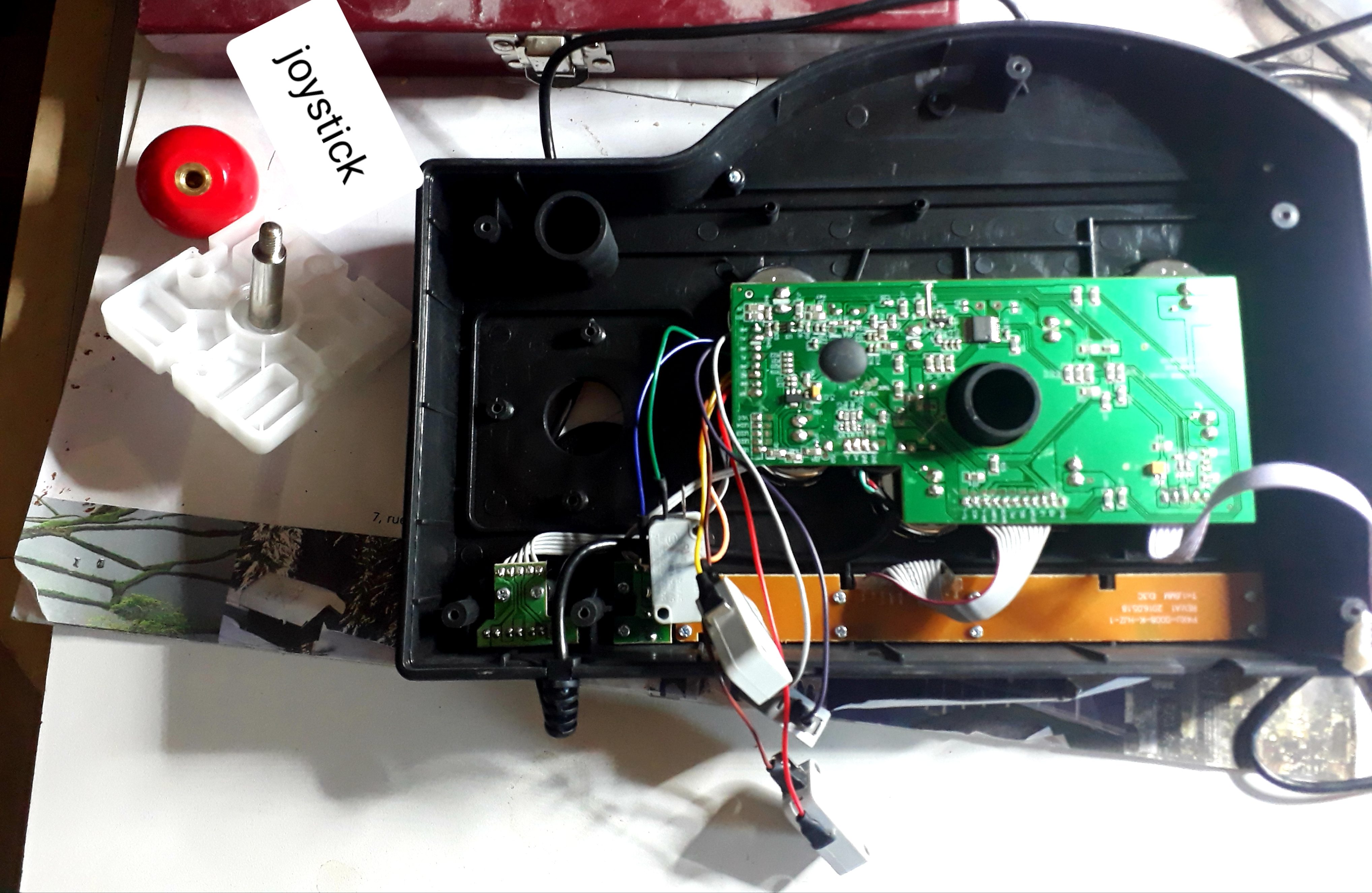

Le dessous de la manette

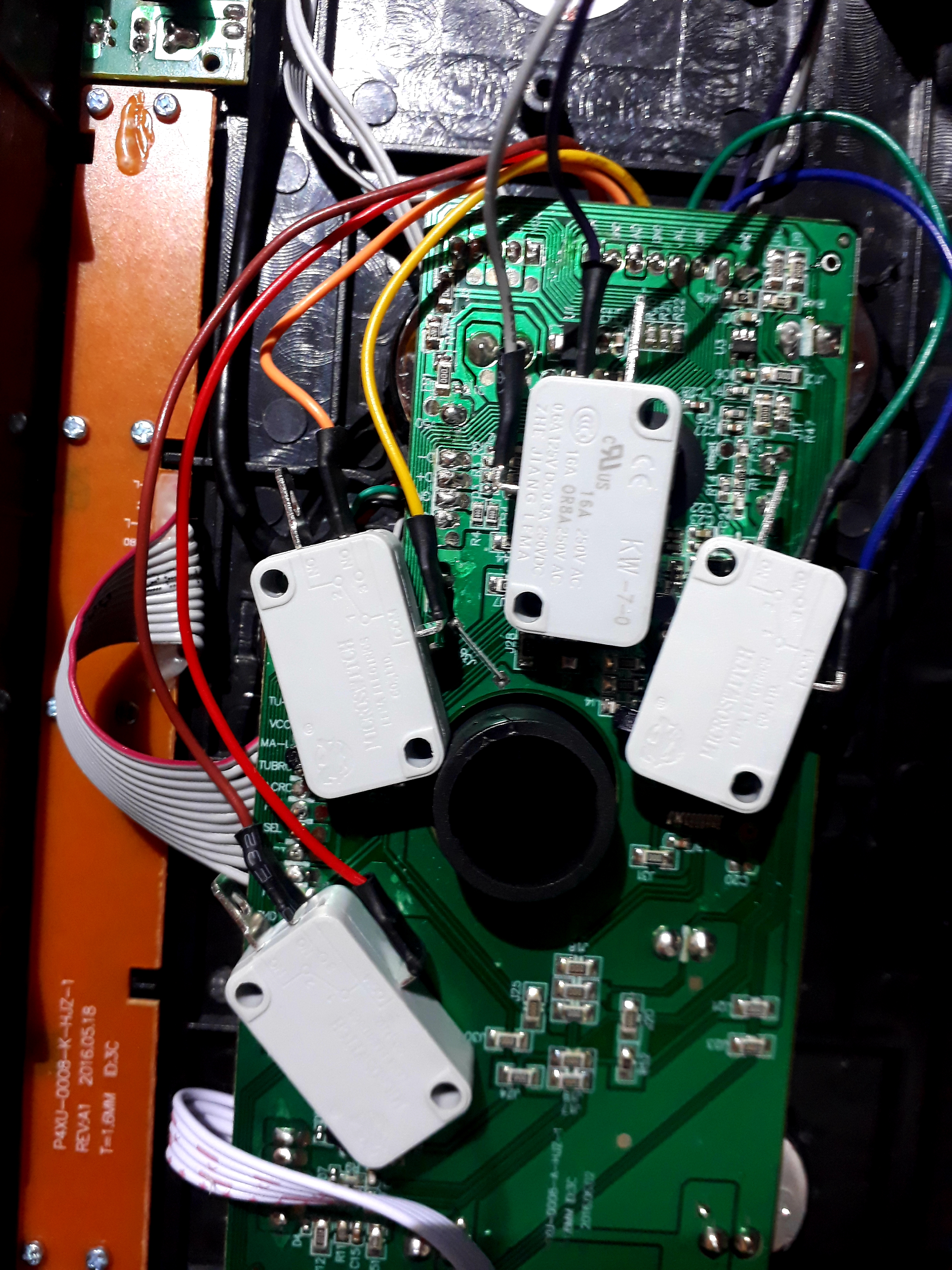

Les 4 contacteurs du joystick

2- Câblage et soudure

– Dessouder les fils des contacteurs
– Souder les fils de la carte électronique sur la partie mâle d’un connecteur db9
– Souder des fils sur les contacteurs
– Souder l’extrémité à la partie femelle du connecteur db9 (bien vérifier que chaque capteur et ses 2 fils est bien relié sur la partie correspondante. Le sens n’a pas d’importance, aucun risque de souder à l’envers)
– Si vous n’avez pas le connecteur db9, vous pouvez souder directement les fils de la carte électronique jusqu’au capteurs)

Les contacteurs ont été dessoudé de la carte électronique

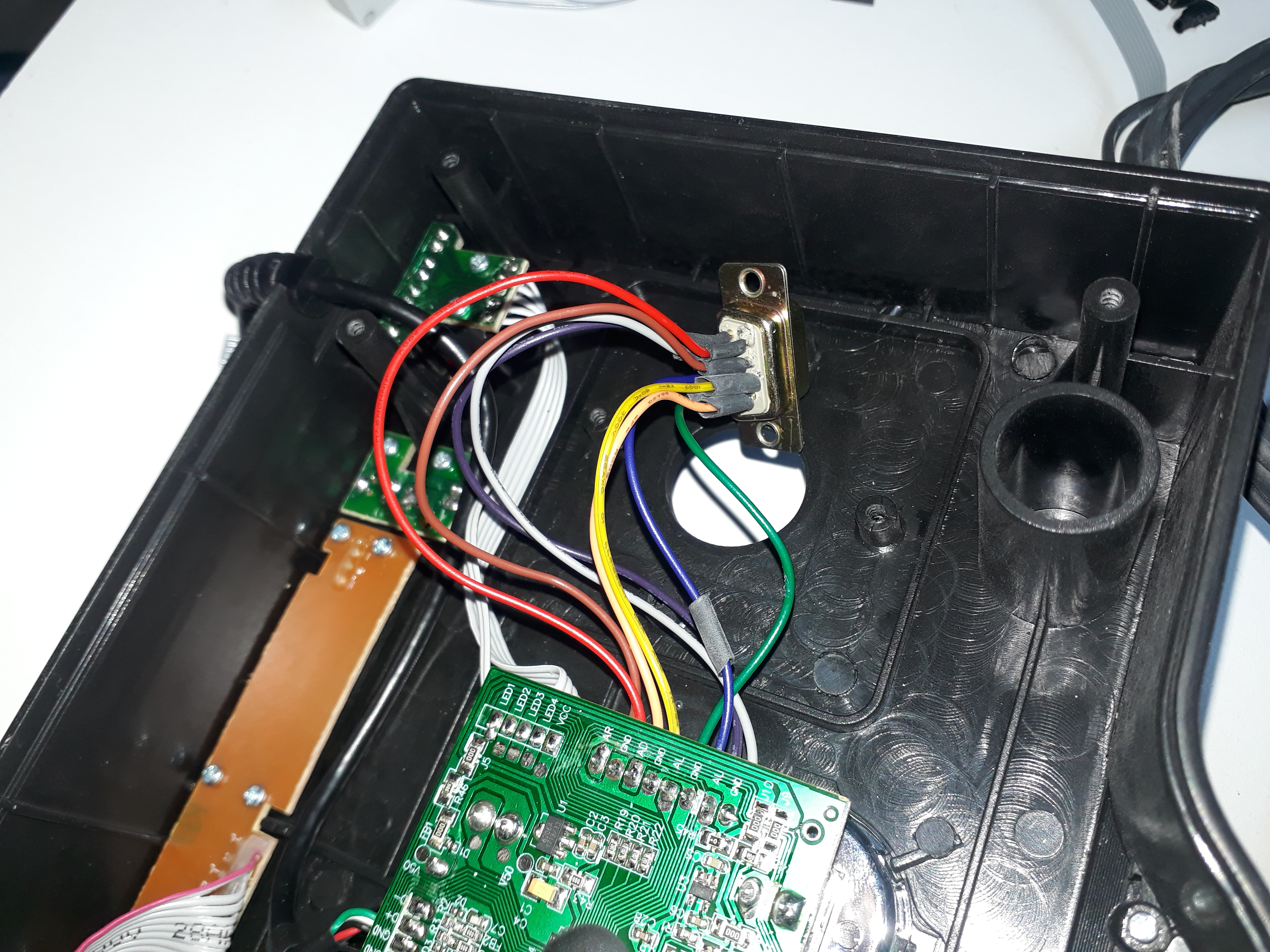

Les fils de la carte électronique sont soudé sur un connecteur db9

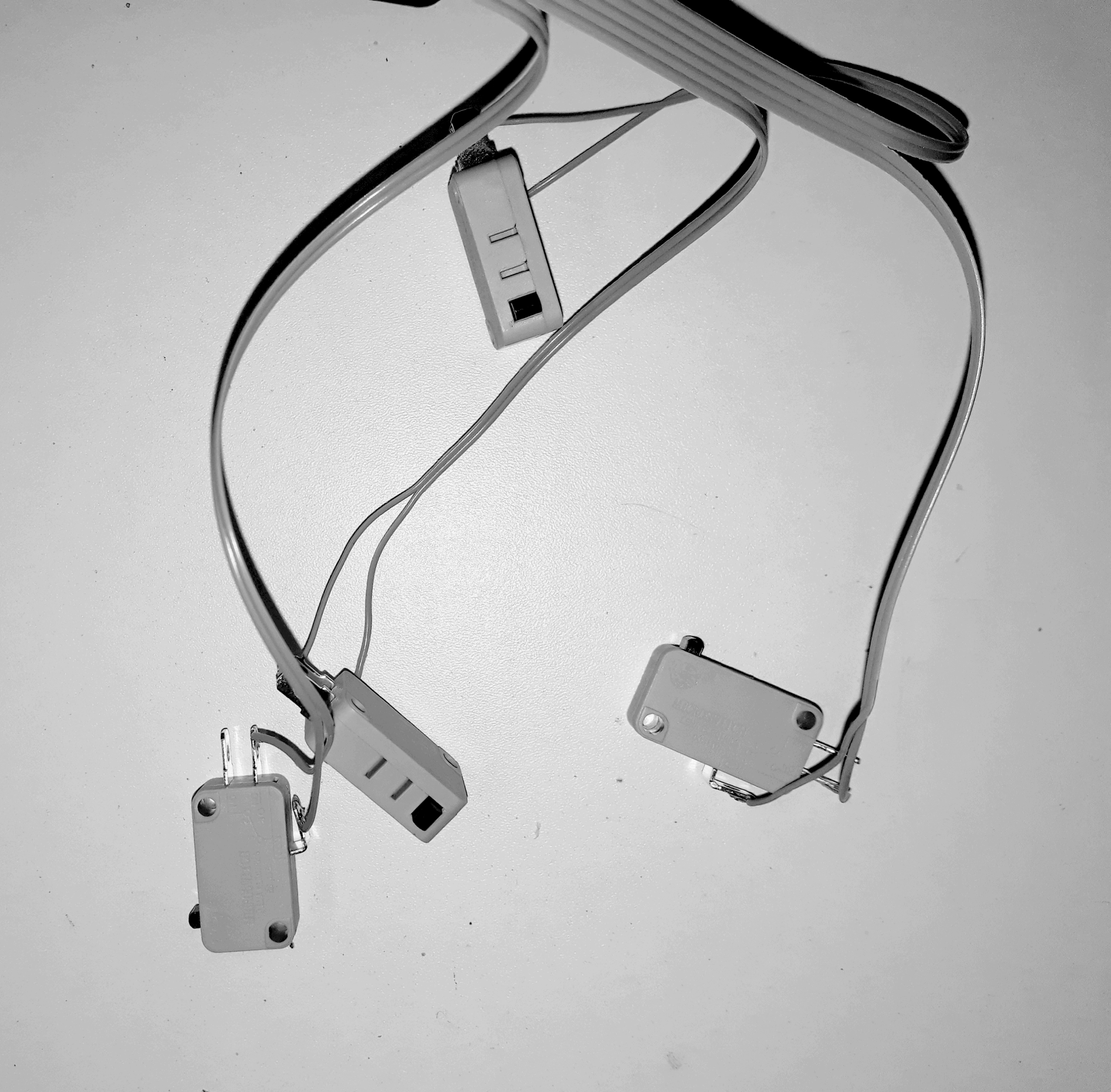

Une nappe de fil est soudé sur les contacteurs, à l’autre bout, souder les fils sur la partie femelle du connecteur DB9

3- Conception et impression 3D

– Un boîtier support pour le joystick en se basant sur les cotes du boîtier d’origine pour un bon emplacement des vis

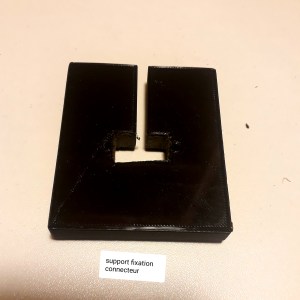

– Un support pour le connecteur
– Les fichiers a .STL à imprimer son sur Thinigiverse

4- Montage du boiter de joystick

– Insérer le joystick avec les fils soudé dans le boîtier imprimé en 3D dans le même ordre (souvenez-vous la photo du début…)
– Insérer le support plastique, revisser
– Trouver une alternative à la boule du joystick pour le diriger

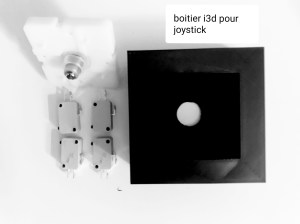

Le dessous du boîtier du nouveau joystick

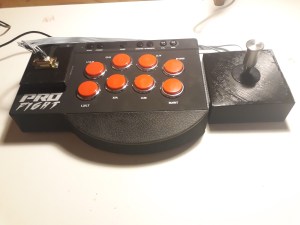

Dessus du joystick, à la recherche du support de joystick idéale qui pourra remplacer la boule

5- Montage finale

– Fixer le connecteur db9 sur son support
– Fixer le support du connecteur et le boîtier du joystick avec du scratch

Si les éléments ne sont pas fixé, il sera difficile de jouer

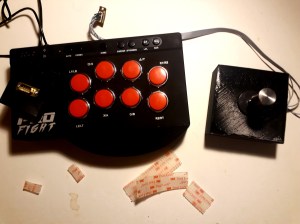

Montage finale

6- JOUEZ !

7- Conclusion

Pourquoi faut-il toujours que toutes les manettes de jeu soient « en mode droitier » ? Pourquoi la commande est toujours à droite et que rien n’a été conçu pour les gauchers ? Peut-être parce-qu’ils sont en minorité et que l’adaptation n’a pas été si difficile. N’empêche que pour des personnes dans mon cas, avec une absence de la main droite, cette solution peut offrir pas mal de possibilités. Plus qu’à s’habituer…..
